直線模組聯軸器挑選與安裝

來源：雷子科技   時間：2022-10-28  瀏覽數：326

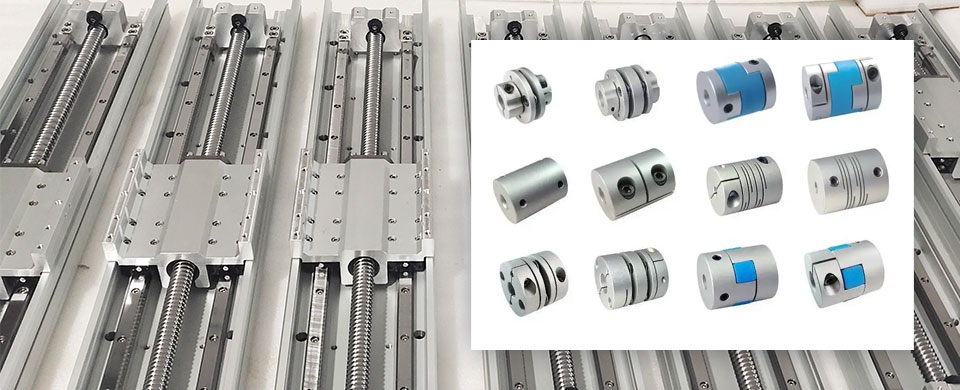

直線模組構成簡略，元件并不多，而其中很重要的一個部件，聯軸器確很簡略被咱們忽視，那么這個聯軸器到底在滑臺模組的有著怎樣的效果呢，其實，在許多精細機械設備中都會有這個小部件，今日就為咱們介紹一下直線模組中聯軸器的效果和挑選設備辦法。

為什么咱們說聯軸器這個部件在直線模組的作業中起到了非常重要的效果?首要咱們要知道它在滑臺模組中的運用，咱們在直線模組中聯接兩軸或軸與反轉件，就是在傳遞運動和動力進程中一起反轉，這樣咱們就離不開這種設備。另外，它也能夠作為一種安全設備用來防止被聯接機件接受過大的載荷，起到過載維護的效果。

下面咱們介紹下挑選直線模組聯軸器的一些留意事項：

咱們能夠依據直線模組電機的類型進行挑選，其實，滑臺用電機在一定程度上決議聯軸器的巨細尺寸以及規格等，同聯軸器的轉矩是成正比的。

第二，就是直線模組內部前后兩頭聯軸器卡槽巨細來決議，有些直線模組因為是批量化的，所以卡槽巨細一般是固定。

第三，直線模組傳動系統的載荷才能也是決議聯軸器的品種的一個重要因素。作業載荷要求能夠抗沖擊，緩沖擊，并且轉矩改變非常大的作業環境，應該選用撓性聯軸器，以便改進傳動系統的功能能效。

從上面的介紹咱們知道，聯軸器意圖是在電動機作業時使主動軸和從動軸兩軸中心線在同一直線上。關系到線性模組是否能正常作業和精度，對高速作業的線性模組特別重要。同時也關系到直線模組作業安穩性和安全性等問題，所以設備時一定留意下面這些，一般不建議沒經驗的客戶自行設備的。

設備聯軸器時先固定一斷，如主機側聯軸器定位后，以此為基準調整另一個半聯軸器，使其與主機側半聯軸器對中。把百分表固定到主機側半聯軸器上，百分表觸頭觸摸另一個半聯軸器，并轉動此聯軸器來找正調整仍是把百分表固定在非主機側半聯軸器上，百分表觸頭觸摸主機側半聯軸器，找正用表放在主機側或許傳動機測都能夠，主要以作業便利為主。對中時，圓周調整左右值=上下值得和。最終檢驗對中找正的標準是兩個對輪中心重合，也就是使兩對輪的外圓重合，兩對輪的結合面(端面)平行(兩中心線平行)。

再者咱們要知道設備聯軸器規定兩軸中心有一個允許偏差值,從裝置視點講，只要能確保聯軸器安全可靠地傳遞扭矩，兩軸中心允許的偏差值愈大，設備時愈簡略達到要求。可是從設備質量視點講，兩軸中心線偏差愈小，對中愈**，線性模組的作業情況愈好，運用壽命愈長。
